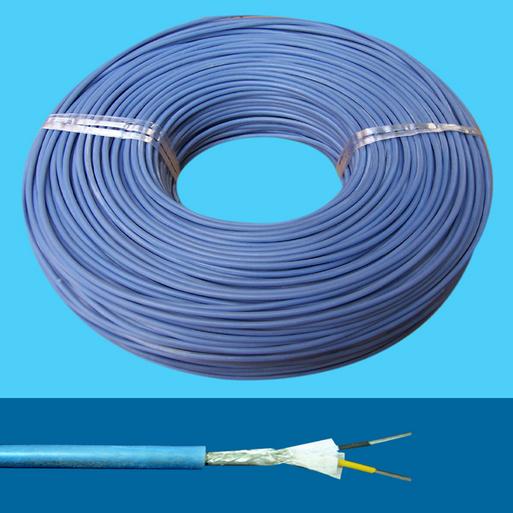

熱電偶用耐火補償導線及補償電纜
用途： 適用于各種火災危險較大，被測溫度較高的場 合使用的熱電偶補償導線和補償電纜。 產品標準： Q/320831JXB001-2006 使用特性： 1、電纜的高長期工作溫度： PR燃聚氣乙烯絕緣和
訂購熱線：0517-86843868
用途：
適用于各種火災危險較大，被測溫度較高的場
合使用的熱電偶補償導線和補償電纜。
產品標準：
Q/320831JXB001-2006
使用特性：
1、電纜的高長期工作溫度：
PR燃聚氣乙烯絕緣和護套：70℃和105℃兩種，
氟塑料絕緣和護套:200℃和260℃兩種；
氟塑料絕緣和105℃阻燃聚氣乙烯護套：105℃
2、zui低環(huán)境溫度：
阻燃聚氣乙烯絕緣和護套：固定敷設-40℃ ,非固定敷設-20℃ ；
氟塑料絕緣和護套：固定敷設-65 ℃，非固定敷設-25 ℃。
3、敷設允許彎曲半徑：
無鎧裝層電纜不人于電纜外徑的6倍：有鎧裝層或銅帶屏蔽民纜不小于電纜外徑的12倍。
型號：
熱電偶用耐火補償導線及補償電纜的型號和名稱的表示法與熱電偶用補償導線及補償電纜的表示方法 相同，仍然熱電偶喂號、節(jié)級標號、結構代號構成。
熱電偶耐火補償導線及補償電纜的結構與一般補償導線電纜不同的是在結構代號前加“NH”表示耐 火，如NHF、NHFV等，其它均相同，其結構代號如下：
| 導體結構 |
絕緣和 護套材料 |
無屏蔽 | 鍍錫銅線屏蔽 | 銅帶.镅塑復合屏蔽 | 鋁塑ft含屏蔽 | |||
| 總屏 | 分屏總屏 | 總屏 | 分屏總屏 | 總屏 | 分屏蔽總屏 | |||
| PVC | NHVV | NHVVP1 | NHP1VP1 | NHVVP1 | NHVPjVP2 | NHVVPj | NHPjVPj | |
| 單根 | FEP | NHFF | NHFFP1 | NHFP1FP1 | NHFFP1 | NHFPjFP1 | / | / |
| FKP絕緣PVC護套 | NHKV | NHVVRP1 | NHFP1VP1 | NHFVPj | NHFPjVPj | / | / | |
| PVC | NHVVR | NHFFRP1 | NHVP1VRP1 | NHVVRP1 | NHVP3VRP2 | NHFFRPs | NHVPjVRPj | |
| 多毆絞合 | FEP | NHFFR | NHFFRP1 | NHFP1VRP1 | NHFFRPj | NHFP1FRPj | / | / |
| FEP絕緣PVC護套 | NHFVR | NHFVRP1 | NHFP1VRP1 | NHFVRP1 | NHFR3VRP, | / | / | |
規(guī)格
| 結構 | 0.5 | 1.0 | 1.5 | 2.5 | 線芯對數 |
| 單股線芯 | 1/0.80 | 1/1.13 | 1/1.37 | !/1.76 | 鋅線I對 |
| 多股線芯 | 7/0.30 | 7/0.43 | 7/0.52 | 19/0.41 | 屯級2-10對 |
主要技術指標：
熱電偶用耐火補償導線，電纜其主要技術指標勹熱電偶用補償導線所用的合金材料、絕緣和護套著色、使 用分類、精度等級以及熱電動勢、允差及往復電阻均相同，其耐火指標如下：
| 性能項目 | 技術指標 |
| 塒火特件 | A類(火焰溫度丨OOC ,電壓500VW：驗90分祌3A保險絲不飭斷） |
| 附燃特件 | A類(GB丨2666.5-90成束燃燒試驗 |
交貨長度：
1、電纜交貨長度應不小于100米，允許長度不小于20米的短段交貨。
2、根據雙方協議可以任何長度的電纜交貨。
